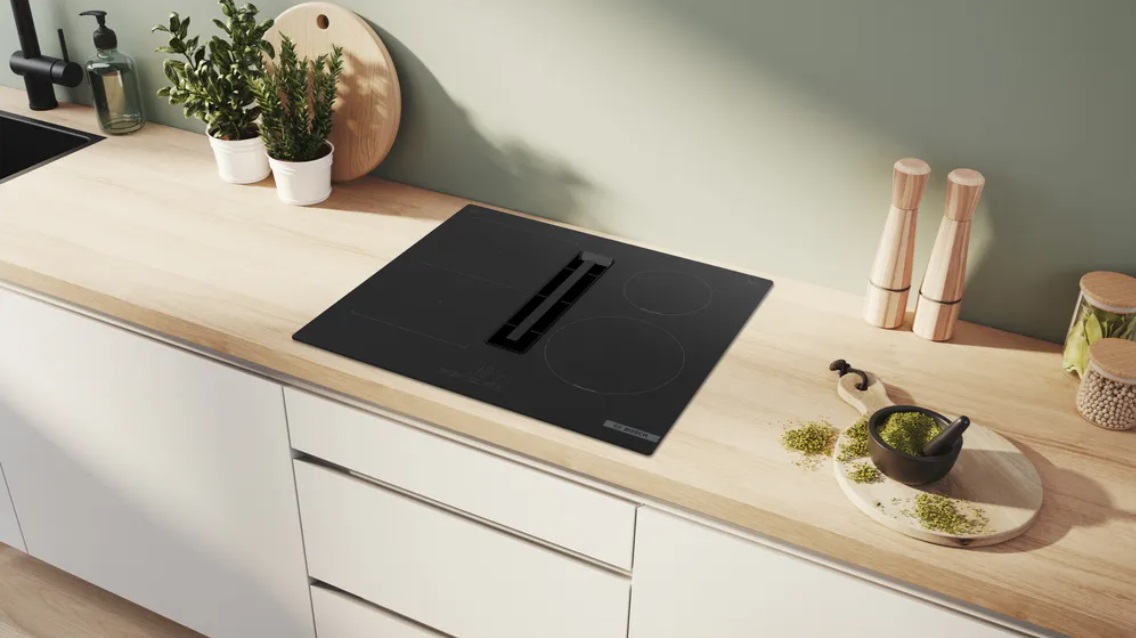

PVS611B16E | Серия 6 – Индукционен плот с вградена вентилация 60 см

Гъвкавост на зоните за готвене

• 2 Combi zones: използвайте по-големи съдове за готвене, като свържете две стандартни зони за готвене в една голяма зона.
• Предна лява зона за готвене: 190 мм, 210 мм, 2.2 KW (макс. мощност 3.7 KW)
• Задна лява зона за готвене: 190 мм, 210 мм, 2.2 KW (макс. мощност 3.7 KW)
• Задна дясна зона за готвене: 145 мм , 1.4 KW (макс. мощност 2.2 KW)
• Предна дясна зона за готвене: 210 мм, 2.2 KW (макс. мощност 3.7 KW)

Удобство при управление

• TouchSelect: лесен избор на плот и регулиране на желаната мощност: управлявайте мощността с отпечатаните с +/- бутони .
• 17 степени на мощност: прецизно регулирайте топлината с 17 нива на мощност (9 основни и 8 междинни нива).
• Таймер за време: Изключва зоната за готвене в края на зададеното време (например за варени яйца).
• Таймер с аларма: В края на зададеното време се чува аларма (например за паста).

Спестяване на време и ефективност

• PowerBoost-функция за всички зони: водата завира по-бързо, благодарение на 50% повече мощност, отколкото на най-високото стандартно ниво.
• Функция QuickStart: при включване плота, той автоматично избира зоната за готвене с поставени съдове за готвене (поставени в изключен режим).
• Функция ReStart: в случай на неволно изключване възстановете всички предишни настройки, като включите плота отново в рамките на 4 секунди.
• Бързо изключете зоната за готвене с едно по -дълго докосване.

Дизайн

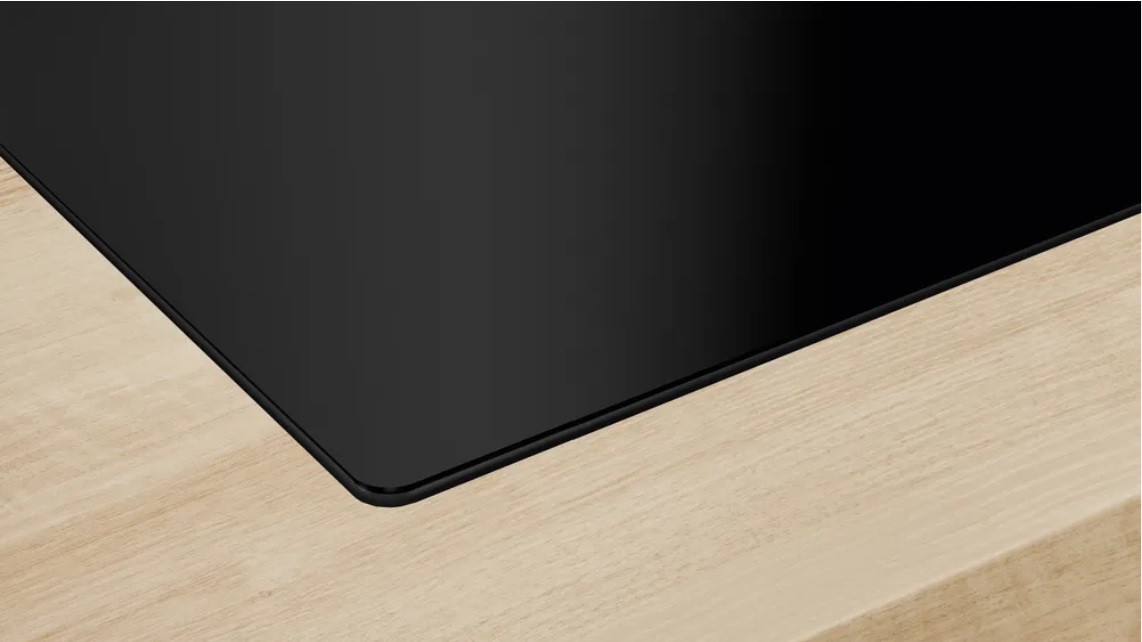

• Без рамка
• Скосена предна част

Безопасност

• 2-степенно показание за остатъчна топлина на всяка зона: показва кои зони за готвене са все още горещи или топли.
• Защита за деца: предотвратява неволно активиране на плота.
• Бутон за включване: изключете всички зони за готвене с едно натискане на бутон.
• Изключване за безопасност: от съображения за безопасност, плотът се изключва автоматично след предварително зададеното време (персонализира се).

Инсталация

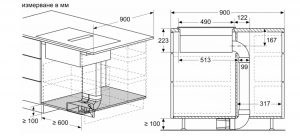

• Размери на продукта (ВxШxД mm): 223 x 592 x 522
• Необходим размер на нишата за монтаж (ВxШxД mm) : 223 x 560 x (490 – 490)
• Минимална дебелина на плота: 16 мм
• Обща мощност: 7400 W
• Функция PowerManagement: ограничете максималната мощност, ако е необходимо (зависи от защитата на предпазителя на електрическата инсталация).

Аксесоари

• Clean Air Plus филтър за миризми, N**0155 включен
• Възможен монтаж в 60 см отвор в плота

Интегрирана вентилационна система

• Индукционен плот за готвене с напълно интегриран високоефективен аспиратор.
• Подходящ за конфигурация с екстракция чрез въздуховод или рециркулация (вкл. Диференцирани софтуерни режими). Необходими задължителни аксесоари за инсталиране: – HEZ9VEDU0 за монтаж с отвеждане на въздуха – HEZ9VRPD0 за рециркулация и отвеждане на въздуха през цокъла или под шкафа с филтри за миризма cleanAir. -HEZ9VRUD0 за рецуркулация без отвеждане в тръби с филтри за миризми cleanAir.
• Естетично интегриран дизайн на въздухозаборника с плаващ, топлоустойчив елемент от стъкло керамика за свободно движение и поставяне на съдове за готвене.
• Автоматично отложено изключване след готвене за заличаване на остатъчните миризми след готвене (при специфично ниво на вентилация с изключително нисък шум, 12 мин. при канална екстракция, 30 мин. при рециркулационна екстракция, може да се изключи ръчно).
• Високопроизводителен мотор с нисък шум и енергоспестяваща BLDC-технология. Висока степен на изсмукване при много ниски шумове с приятни честоти на шума благодарение на психоакустично и аеродинамично оптимизирания интериор със затворен, невидим вентилатор. Висока устойчивост на образуване на капки дори при по-дълги и сложни въздуховоди.
• Лесен за демонтиране и почистване филтър за мазнини и течностен колектор:
  – Удобно изваждане на уреда с една ръка чрез плаваща дръжка от стъклокерамика. – Интегрирани, мащабни, висококачествени филтри за мазнини от неръждаема стомана с 12 филтриращи слоя и един черен горен слой за по-добра естетическа интеграция. Ефективност на филтриране на мазнини от94 %.
  – Всички части на уреда са лесни за почистване, напълно подходящи за миене в съдомиялна машина и устойчиви на топлина. – (Горна част) Блок за събиране на течности с вместимост 200 ml за стандартни случайни разливи или конденз от готвене. – Мощна дренажна система за разливи, които надвишават 200 мл течности. – Предпазен колектор за течности с допълнителен капацитет от 700 мл за по-тежки случайни ситуации. Може да се мие в съдомиялна машина. Лесно достъпен и свалящ се отдолу. – Обща вместимост на уловителя 900 ml (200 ml + 700 ml). – Водонепропусклива система за продухване.
• Удобно изваждане на уреда с една ръка чрез плаваща дръжка от стъклокерамика.
• Интегрирани, мащабни, висококачествени филтри за мазнини от неръждаема стомана с 12 филтриращи слоя и един черен горен слой за по-добра естетическа интеграция. Ефективност на филтриране на мазнини от 94 %.
• Всички части на уреда са лесни за почистване, напълно подходящи за миене в съдомиялна машина и устойчиви на топлина.
• (Горна част) Колектор за течности с вместимост 200 ml за стандартни случайни разливи или кондензат от готвене.
• Мощна дренажна система за разливи, надвишаващи 200 ml течности.
• Предпазен колектор за течности с допълнителна вместимост от 700 ml за по-тежки непредвидени ситуации. Може да се мие в съдомиялна машина. Лесно достъпен и свалящ се отдолу.Обща вместимост от 900 ml (200 ml + 700 ml).
• Водонепропусклива система за вентилация.
• Ефективност на системата за вентилация:
  – Ефективност на извличане при канално извеждане (съгласно EN 61591): мин. нормална настройка330 m3/h , макс. нормална настройка 500 m3/h, макс. Boost-/Интензивна настройка 622 m3/h.
  – Ефективност на екстракцията при рециркулационна екстракция (съгласно EN 61591): мин. нормална настройка252 , макс. нормална настройка 441 , макс. Boost-/Интензивна настройка 595.
  – Ниво на шума при канално извеждане (ниво на звукова мощност съгласно EN 60704-3): мин. нормална настройка61 re 1 pW, максимална нормална настройка 69 ре 1 pW, макс. Boost-/Интензивна настройка 74re 1 pW.
  – Ниво на шума при рециркулираща екстракция (ниво на звукова мощност съгласно EN 60704-3. ): мин. нормална настройка55 re 1 pW, максимална нормална настройка 66 re 1 pW, max. Boost-/Интензивна настройка 72re 1 pW.
  – Ефективност на филтъра за мазнини (съгласно EN 61591)94 %.
  Всички данни за производителността са предварителни и се основават на последните резултати от тестове с усъвършенствани прототипи и ще бъдат актуализирани с тестове на крайни продукти.
• Ефективност на извличане при канално отвеждане (съгласно EN 61591): мин. нормална настройка 330 , max. нормална настройка 500 , max. Boost-/Интензивна настройка 622 .
• Ефективност на екстракцията при рециркулираща абсорбация (съгласно EN 61591): мин. нормална настройка 252 ,макс. нормална настройка 441 , макс. Boost-/Интензивна настройка 595.
• Ниво на шума при канално изсмукване (ниво на звукова мощност съгласно EN 60704-3): мин. нормална настройка 61 re 1 pW, макс. нормална настройка 69 re 1 pW, макс. Boost-/Интензивна настройка 74 re 1 pW.
• Ниво на шума при рециркулираща аспирация (ниво на звуковата мощност съгласно EN 60704-3. ): мин. нормална настройка 55  re 1 pW, макс. нормална настройка 66  re 1 pW, макс. Boost-/Интензивна настройка 72  re 1 pW.
• Ефективност на филтъра за мазнини (съгласно EN 61591) 94 %.
• Данни за потреблението и енергийната ефективност (в съответствие с Регламент (ЕС) № 65/2014):
  – Динамична ефективност на флуидите:A.
  – Средно енергийно потребление:57.
  – Клас на ефективност на филтриране на мазнини:B.
  – Шум мин. нормална настройка и макс. нормална настройка:61 & 69 .
• Клас на енергийна ефективност: B (с диапазон от класове на енергийна ефективност от A+++ до D)
• За конфигурация с рециркулация: 2 x 2 батерии с директно вградени високоефективни филтри за миризми Clean Air Plus
• Оптимизирано намаляване на миризмите при готвене със сложни молекули на миризми (напр. риба).
• Голяма филтърна повърхност с висока способност за намаляване на миризмите.
• Функционалност против полени: Филтърът задържа изключително голямо количество полени във въздуха и деактивира алергените, които са задържани от филтъра.
• Голяма филтърна повърхност с висока способност за намаляване на миризмите. Живот от 360 часа готвене (без регенерация).
• Комплект cleanAir въздушни филтри HEZ9VRCR0

Указания при инсталиране

• Подходящ за канални или рециркулационни инсталации за извличане в 4 различни варианта (без канали, с частично и напълно канализирана рециркулация или с канално извличане). Аксесоарите за инсталиране за недифузна рециркулация, сред които четири филтъра за миризми Clean Air Plus и телескопичен плъзгащ елемент, са включени в готварския плот. Включените аксесоари позволяват лесен и бърз монтаж и могат да се планират във всички дълбочини на работния плот ≥60 см. За други видове монтаж се препоръчва един от следните комплекти аксесоари:
• – HEZ9VRPD0 за рециркулация и отвеждане на въздуха през цокъла или под шкафа с филтри за миризми cleanAir. Комплект HEZ9VRUD0 за рециркулация без отвеждане в тръби с филтри за миризми cleanAir.
• – HEZ9VEDU0 за монтаж с отвеждане на въздуха извън помещението.
• За завършване на изцяло канално извличане или за друго индивидуално планиране на рециркулацията се предлагат различни аксесоари за въздуховоди.
• Предложения за проектиране: – Монтажът е възможен както в островна, така и в стенна конфигурация. – Продуктът отговаря на изискванията на теста за пламък с игла (съгласно IEC 60695-5-11), на клас на запалимост V2 (съгласно UL94) и на клас B1 за строителни материали (DIN 4102-1). Стартовият комплект HEZ9VRUD0 за недифузна рециркулация също отговаря на тези стандарти. – Максималната дълбочина на вграждане е 223 мм под стъклото за уреди, монтирани отгоре, и 227 мм за уреди, монтирани на едно ниво. – Уредът трябва да бъде свободно достъпен отдолу (напр. за достъп до долния предпазен колектор за течност). – Не е необходим фалшив под под готварския плот с вградена вентилационна система downdraft. Чекмеджетата и/или рафтовете в подовия модул трябва да могат да се демонтират. Задният панел на подовия модул може да се запази – необходим е само изрез за изхода за въздух (позицията и размерът могат да се вземат от инструкциите за монтаж). – Стартовият комплект „Plug ‘n Play“ HEZ9VRUD0 за недифузна рециркулация изисква вертикален отвор от мин. 25 mm зад задния панел на мебелите. За идеална производителност се препоръчва 50 mm. -Минималната дебелина на работния плот е 16 мм за уреди, монтирани отгоре и на едно ниво, при стандартната система за монтаж. Монтажът в още по-тънки плотове е възможен и с резервната част: съдържание 626792. – Общото тегло на уреда е 26 kg – носещата способност и стабилността, особено в случай на много тънки плотове, трябва да се поддържат с помощта на подходящи подконструкции. Общото тегло на уреда и спецификациите за структурна цялост на производителя на работния плот трябва да се вземат под внимание. – Стартовият комплект „Plug ‘n Play“ HEZ9VRUD0 за недифузна рециркулация дава възможност за лесен и бърз монтаж и може да се планира при всички дълбочини на работния плот ≥60 cm. За канални инсталации – при канално извличане (HEZ9VEDU0), както и при напълно или частично канална рециркулация (HEZ9VRPD0) – е необходима дълбочина на работния плот ≥70cm. – При частично канални и неканални инсталации за рециркулационно отвеждане на въздуха в зоната на цокъла трябва да се спазва отвор за обратен поток от ≥ 400 cm². Отворът може да се реализира чрез изходящи решетки, ламелни решетки или леко скъсени цокли в зависимост от асортимента на производителя на кухненско обзавеждане. – Достъпът до изхода за въздух от задната страна на уреда се осъществява директно с помощта на мъжки плосък канален елемент (DN 150). – Устойчивият на капки вентилатор позволява по-дълги и по-сложни въздуховоди с дължина до 8 м с три 90° дъги, като запазва достатъчна производителност. – При инсталиране на аспиратор с канално отвеждане и коминно отделение за захранващата линия на уреда трябва да има подходящ предпазен ключ. Това не се изисква при конфигурации с рециркулационно отвеждане на въздуха. – При конфигурация на канално отвеждане трябва да се монтира еднопосочна клапа (или сифон за обратен поток) с максимално налягане на отваряне 65 Ра.
• Монтажът е възможен както в островна, така и в стенна конфигурация.
• Продуктът отговаря на изискванията на теста за пламък с игла (съгласно IEC 60695-5-11), на клас на запалимост V2 (съгласно UL94) и на клас B1 за строителни материали (DIN 4102-1). Стартовият комплект HEZ9VRUD0 за недифузна рециркулация също отговаря на тези стандарти.
• Максималната дълбочина на потапяне е 223 мм под стъклото за уреди, монтирани отгоре, и 227 мм за уреди, монтирани на едно ниво.
• Уредът трябва да бъде свободно достъпен отдолу (напр. за достъп до долния предпазен колектор за течност).
• Не е необходим фалшив под под готварския плот с интегрирана вентилационна система Downdraft. Чекмеджетата и/или рафтовете в подовия модул трябва да са подвижни. Задният панел на подовия модул може да се запази – необходим е само изрез за изхода за въздух (позицията и размерът могат да се вземат от инструкциите за монтаж).
• Стартовият комплект „Plug ‘n Play“ HEZ9VRUD0 за недифузна рециркулация изисква вертикален отвор от мин. 25 mm зад задния панел на мебелите. За идеална производителност се препоръчва 50 mm.
• Минималната дебелина на работния плот е 16 мм за уреди, монтирани отгоре и на едно ниво, при стандартната система за монтаж. Монтажът в още по-тънки плотове е възможен и с резервната част: съдържание 626792.
• Общото тегло на уреда е 26 kg – носещата способност и стабилността, особено в случай на много тънки плотове, трябва да се поддържат с помощта на подходящи подконструкции. Общото тегло на уреда и спецификациите за структурна цялост на производителя на работния плот трябва да се вземат под внимание.
• При частично канални и безканални рециркулационни инсталации за отвеждане на въздуха в зоната на цокъла трябва да се спазва отвор за обратен поток от ≥ 400 cm². Отворът може да се реализира чрез изходящи решетки, ламелни решетки или леко скъсени цокли в зависимост от асортимента на производителя на кухненско обзавеждане.
• Достъпът до изхода за въздух от задната страна на уреда се осъществява директно с помощта на мъжки плосък канален елемент (DN 150).
• Устойчивият на капки налягане вентилатор позволява по-дълги и по-сложни въздуховоди с дължина до 8 м с три 90° дъги, като запазва достатъчна производителност.
• При инсталиране на аспиратор с канално отвеждане и коминно отвеждане уреда се нуждае от подходящ предпазен ключ. Това не се изисква при конфигурации с рециркулационно извличане.
• При конфигурация на канално отвеждане трябва да се монтира еднопосочна клапа (или сифон за обратен поток) с максимално налягане на отваряне 65 Ра.
